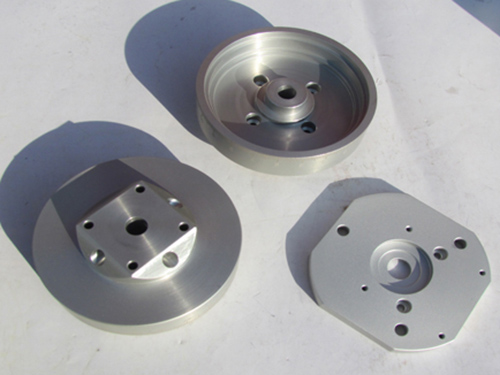

鋁型材加工是將鋁合金型材通過切割、銑削、鉆孔、折彎、表面處理等工藝制成特定結(jié)構(gòu)件的過程，需兼顧加工精度、材料特性（如易變形、熔點(diǎn)低）及生產(chǎn)安全。

?

一、適配鋁型材特性：規(guī)避材料缺陷風(fēng)險(xiǎn)
鋁合金型材（如 6061、6063 常用型號）具有強(qiáng)度較低、熱導(dǎo)率高、易氧化、塑性好但剛性差的特點(diǎn)，加工時(shí)需針對性規(guī)避問題：
防止加工變形
鋁型材剛性弱，夾持時(shí)需避免 “過緊壓傷” 或 “過松位移”：建議使用軟質(zhì)夾具（如橡膠、尼龍襯墊），或采用多點(diǎn)均勻夾持（如加工長型材時(shí)增加中間支撐），減少夾持應(yīng)力導(dǎo)致的彎曲 / 扭曲。
切削時(shí)若局部溫度過高（鋁熱導(dǎo)率高，熱量易集中），易導(dǎo)致型材變軟、塑形變形，需控制切削速度（如銑削時(shí)線速度建議 80-300m/min，根據(jù)型號調(diào)整），并配合冷卻系統(tǒng)及時(shí)散熱。
避免氧化層影響加工精度
鋁型材表面易形成致密氧化膜（Al?O?），硬度遠(yuǎn)高于基體（氧化膜硬度約 HV1500，基體約 HV60-100），若未清理直接加工：
會加速刀具磨損（尤其高速切削時(shí)），需提前用砂紙或化學(xué)除油劑去除表面氧化層、油污；
氧化膜若混入切削屑，可能導(dǎo)致加工面出現(xiàn)劃痕、坑洼，需及時(shí)清理工作臺和切削區(qū)域。
二、核心加工工藝：針對性控制關(guān)鍵參數(shù)
不同加工工序的技術(shù)要點(diǎn)差異較大，需重點(diǎn)關(guān)注以下環(huán)節(jié)：
1. 切割（鋸切）：保證切口平整、無毛刺
刀具選擇：先用硬質(zhì)合金圓鋸片（齒數(shù)建議 60-120 齒，齒數(shù)越多切口越光滑），避免用高速鋼鋸片（耐磨性差，易產(chǎn)生毛邊）。
參數(shù)控制：鋸切速度不宜過快（型材厚度＜5mm 時(shí)，線速度建議 20-30m/s；厚度＞10mm 時(shí)降至 15-20m/s），進(jìn)給量均勻（避免 “沖切” 導(dǎo)致切口崩邊）。
后續(xù)處理：切割后需用銼刀或倒角機(jī)去除切口毛刺（防止裝配時(shí)劃傷手部，或影響拼接精度）。
2. 銑削 / 鉆孔：防振、控深，避免 “粘刀”
刀具選擇：銑削用超細(xì)晶粒硬質(zhì)合金銑刀（涂層可選 TiAlN，提升耐磨性），鉆孔用 “三刃或四刃麻花鉆”（減少鋁屑纏繞），避免使用普通高速鋼刀具（易因鋁的粘性導(dǎo)致切屑粘在刀刃上，影響精度）。
防振措施：鋁型材銑削（尤其薄壁件）易振動，需固定好工作臺，或選用剛性強(qiáng)的機(jī)床；鉆孔時(shí)若孔徑＞10mm，建議先打 “預(yù)孔”（直徑為最終孔徑的 1/3-1/2），減少鉆孔應(yīng)力。
排屑與冷卻：使用乳化液或?qū)Ｓ娩X加工切削液（不可用純水溶液，易導(dǎo)致鋁氧化生銹），一方面冷卻刀具，另一方面幫助排屑（避免切屑堵塞孔道或劃傷加工面）。
3. 折彎：控制角度與回彈，防開裂
預(yù)評估折彎可行性：鋁型材的 “較小折彎半徑” 需符合標(biāo)準(zhǔn)（如 6061-T6 型材，冷折彎時(shí)較小內(nèi)半徑約為壁厚的 1.5-2 倍），過小將導(dǎo)致折彎處開裂；若需小半徑折彎，需提前進(jìn)行 “退火處理”（降低硬度，提升塑性）。
回彈補(bǔ)償：鋁合金折彎后會有 “彈性回彈”（回彈角通常 1°-5°），需在折彎模具設(shè)計(jì)時(shí)提前計(jì)算回彈量，將模具角度比目標(biāo)角度縮小對應(yīng)值（如目標(biāo) 90°，模具設(shè)為 88°）。
表面保護(hù)：折彎時(shí)在型材表面貼 “PE 保護(hù)膜” 或墊軟布，避免模具擠壓導(dǎo)致表面劃痕（尤其針對后續(xù)需做陽極氧化的型材）。
三、設(shè)備與刀具：定期維護(hù)，適配鋁加工需求
設(shè)備校準(zhǔn)：加工前需檢查機(jī)床的定位精度（如數(shù)控銑床的重復(fù)定位誤差需≤0.02mm）、主軸跳動（跳動量＞0.01mm 時(shí)需更換主軸軸承），避免因設(shè)備精度不足導(dǎo)致加工件報(bào)廢。
刀具維護(hù)：
刀具刃口需保持鋒利，若發(fā)現(xiàn)刀刃有崩口、磨損（如銑刀后刀面磨損量＞0.2mm），需及時(shí)修磨或更換（鈍刀會增大切削力，導(dǎo)致型材變形）；
刀具安裝時(shí)需 “同心度校準(zhǔn)”（尤其銑刀），避免刀柄與主軸不同心導(dǎo)致切削振動。
專用設(shè)備：如批量加工鋁型材孔位時(shí)，先用 “數(shù)控鉆攻中心”（效率高、精度穩(wěn)定）；切割長型材時(shí)用 “數(shù)控雙頭鋸”（兩端同時(shí)切割，保證長度一致性）。
四、表面保護(hù)：貫穿加工全流程，防損傷、防氧化
加工前：型材入庫時(shí)需保留原包裝的 PE 保護(hù)膜（若保護(hù)膜破損，需重新貼覆），避免運(yùn)輸 / 存儲時(shí)表面劃傷或沾染油污。
加工中：除折彎、夾持時(shí)的保護(hù)措施外，加工后需將型材放入清潔的周轉(zhuǎn)箱（箱內(nèi)墊軟紙或氣泡膜），避免型材間相互碰撞摩擦。
加工后：若加工件需存放一段時(shí)間（＞24 小時(shí)），需噴涂 “防銹劑”（專用鋁型材防銹劑，不可用鋼鐵防銹劑，易腐蝕鋁），或密封在防潮包裝內(nèi)（防止空氣中的水汽導(dǎo)致表面氧化發(fā)黑）。
五、安全規(guī)范：保障人員與生產(chǎn)安全
個(gè)人防護(hù)：操作人員需佩戴防滑手套（防鋁屑劃傷）、護(hù)目鏡（防切削液飛濺或鋁屑崩入眼睛）、耳塞（針對高噪音設(shè)備如鋸切機(jī)），長發(fā)需盤入工作帽。
設(shè)備操作：啟動機(jī)床前需確認(rèn)急停按鈕正常、安全門關(guān)閉；手動操作時(shí)（如手動銑削）需緩慢進(jìn)給，避免手部靠近刀具旋轉(zhuǎn)區(qū)域。
環(huán)境管理：加工區(qū)域需保持通風(fēng)（排出切削液揮發(fā)的異味），鋁屑需分類收集（鋁屑屬可回收金屬，不可與鋼鐵屑混合，避免后續(xù)回收時(shí)雜質(zhì)影響純度），且每日清理（防止鋁屑堆積引發(fā)火災(zāi)隱患）。
